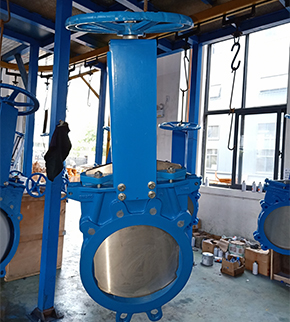

QU系列刀閘閥是奇勝閥門中一種比較有特點的一類刀閘閥，屬于“無凹槽刀閘閥”，主要采用可鑄造整體式閥體結構。刀閘閥閥體內采用u型橡膠條套嵌入閥體底部和兩側，使閘板邊緣兩側同U型橡膠條接觸密封，閘板套嵌在閥體內的U型橡膠條中間兩側上下摩擦開啟運動。當刀閘閥閘板關閉時，底部U型橡膠圈受閘板關閉時的擠壓達到密封零泄漏；當?shù)堕l閥閘板開啟時，底部U型橡膠圈彈回與刀閘閥通徑高度平行，這樣就形成了刀閘閥底部平整無凹槽，阻止了管道內的介質在閥門底部沉積所造成的閥門泄漏問題。

QU刀閘閥的結構是在閥座橡膠密封條中穿鋼絲，再將閥座橡膠密封條鑲?cè)腴y體的閥座槽中，使閥座密封條與閥體緊密結合。當刀閘閥在啟閉過程中，靠橡膠密封條的彈性，使閘板與閥座密封條緊密結合，達到雙向密封。
